Concebido como un lugar para la confluencia de las artes visuales con otras disciplinas como la performance, la danza contemporánea o la música experimental, la Caja Negra es uno de los espacios más emblemáticos del C3A Centro de Creación Contemporánea de Andalucía, institución de referencia de las artes en Andalucía.

– Superficie: 560 m2
– Iluminación ambiente: Luminarias LED con tecnología DALI en paredes y techos que permiten un control total sobre la iluminación ambiental de la sala.
– Cabina de control y traducción simultánea

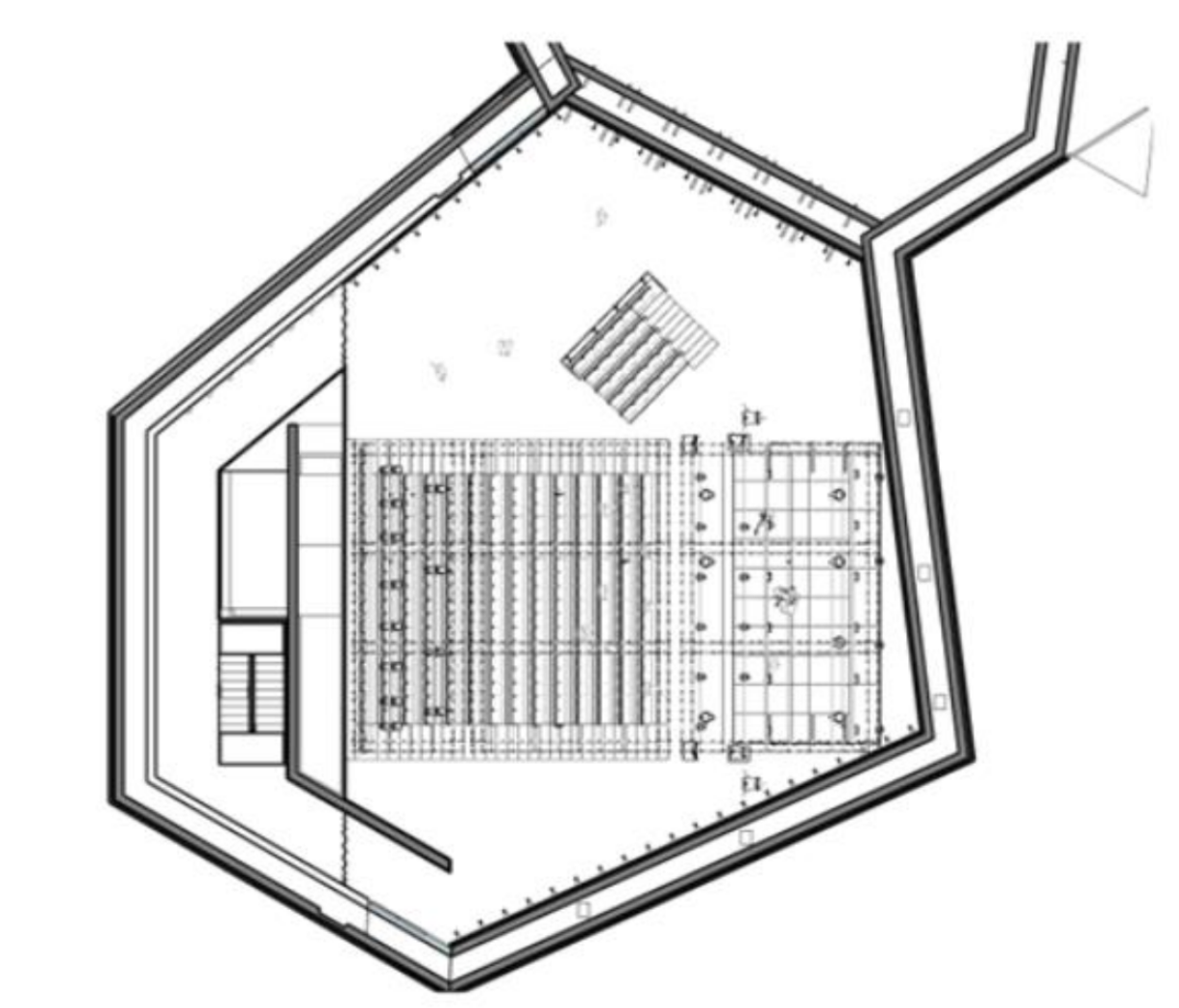

– Aforo: Un graderío principal retráctil y motorizado con 248 butacas y cuatro graderíos auxiliares móviles, retráctiles y manuales de 37 butacas cada uno.
– Dos camerinos colectivos y un camerino adaptado.

DOTACIÓN TÉCNICA

– MAQUINARIA ESCÉNICA

▪ Estructura espacial de Trusses

▪ Sistema de elevación de Trusses mediante motores de cadena con sistema de control remoto

– ESCENARIO

▪ Sistema de tarimas modulares de 2000 x 1000 mm para conformar escenarios en diferentes formatos (60 m2)

▪ Barandillas

▪ Escaleras de acceso

▪ Faldón perimetral

▪ Textiles

▪ Ciclorama

– ILUMINACIÓN TÉCNICA

▪ 1 ud. Consola de Control de iluminación Profesional CHAMSYS modelo MQ70

▪ 6 uds. Proyectores de recorte LED diversos ángulos CHAUVET, modelo REVE E-3

▪ 18 uds. Proyectores PAR-LED con zoom CHAUVET, modelo COLORADO 2 SOLO

▪ 10 uds. Proyectores tipo panorama LED CHAUVET, modelo OVATION CYC 1

▪ 4 uds. Proyectores móviles PROFILE CHAUVET, modelo Maverick Silens 2 Profile

▪ 6 uds. Proyectores móviles BEAMWASH CHAUVET, modelo ROGUE R1 BEAM-WASH

▪ 6 uds. Barra de LEDS CHAUVET, modelo ROGUE R1 BEAM-WASH
▪ Rack-Patch DMX 512 con Splitters

▪ Set de prolongadores de fuerza y señal

– EQUIPAMIENTO DE SONIDO

▪ Mesa de mezclas digital con interface red audio digital DanteTM. Marca DiGiCo, modelo S21 + DMI-A3232 + DMI-DANTE

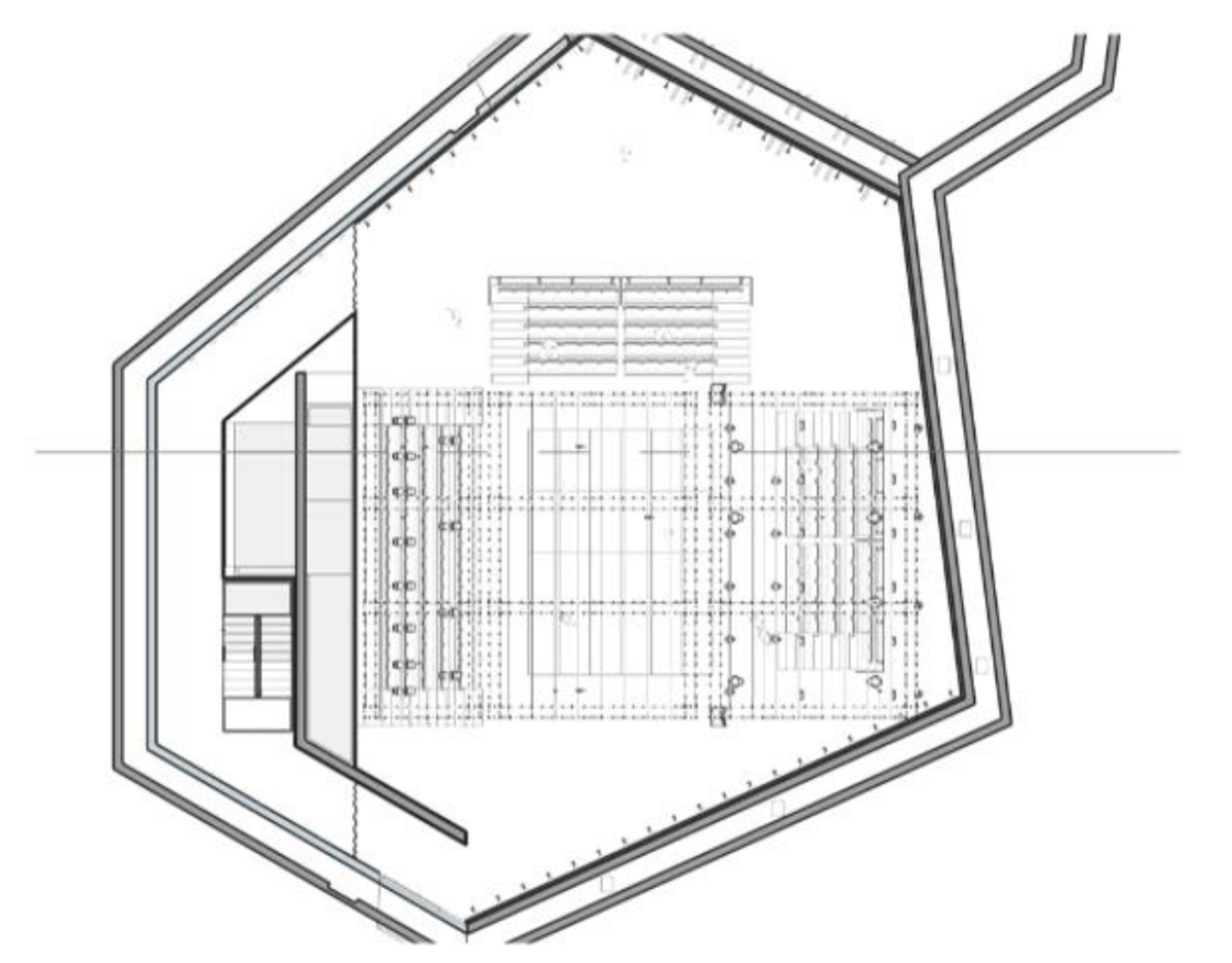

▪ 4 uds. Main clusters (2 clusters L&R ó 4 clusters escenario arena) Marca d&b, modelo ALi90

▪ 8 uds. Frontfill. Marca d&b, modelo 44S

▪ 2 uds. Caja acústica de subgrave cardioide para refuerzo de bajas frecuencias (montaje a suelo), Marca d&b, modelo V-GSUB

▪ 2 uds. Etapa de potencia digital de 4 canales con DSP integrado y 4x1600W (4Ω) de potencia. Marca d&b, modelo 30D

▪ Interface de audio digital AES/EBU, DanteTM con switch 100/1000 gestionable integrado. I/O 4×16 AES3. Marca d&b, modelo DS10

▪ 3 uds. Stagebox portátil Marca DiGiCo, modelo A168

▪ 2 uds. Monitor de estudio de campo cercano bass-reflex de dos vías biamplificado Marca YAMAHA, modelo MSP5

▪ Conjunto de grabadores y reproductores de audio (SD/USB/CD) con flightcase y cableado aéreo Marca DENON, modelo DN-300R MkII + DN-300C MkII

▪ Sistema de microfonía inalámbrica para un total de 4 artistas. Espectro 64 MHz (24 sistemas simultáneos) Marca AUDIX, Serie AP62

▪ Pack de microfonía para aplicaciones vocales y de conferencia.

o 4 ud. Micrófono dinámico Shure SM58
o 2 ud. Micrófono de condensador AKG C5
o 4 ud. Micrófono de conferencia Audix ADX12 + base ATS10

▪ Pack de microfonía para instrumentos y ambiente

o 4 ud. Micrófono dinámico Shure SM57
o 4 ud. Micrófono de condensador Rode M5
o 1 ud. Micrófono de condensador de diafragma amplio AKG C214
o 1 ud. Pareja de micrófonos AKG C 451 B Stereo (2 micros + barra stereo)
o 1 ud. Conjunto de microfonía para percusión Audix DP7 Drum kit (7 micros)

▪ Otros (Latiguillos de patch, Latigadores de altavoces, Pies de micro, cajas de inyección, cableado XLR de audio…)

– SISTEMA DE VIDEO PROYECCIÓN

▪ Videoproyector láser profesional, 16.000 lm, WUXGA, 3LCD, SDI, HDMI, HDBaseT Marca PANASONIC, modelo PT-MZ16KLBEJ
▪ Óptica zoom para videoproyector de alta luminosidad, ratio 1,35-2,11:1 Marca PANASONIC, modelo ET-EMS600
▪ Óptica zoom para videoproyector de alta luminosidad, ratio 2,11-4,14:1 Marca PANASONIC, modelo ET-EMT700
▪ Óptica ultracorta para videoproyector de alta luminosidad, ratio 0,48-0,55:1 Marca PANASONIC, modelo ET-EMW200
▪ Escalador multiformato 11 in / 2 out (HDMI + HDBaseT), dos modos de trabajo (Matriz/Distribuidor) Marca BLUSTREAM, modelo MFP112
▪ Cámara PTZ de 1080p60, Zoom de 20x, Salida HDMI, 3G-SDI, USB 2.0 con soporte de pared/techo. Marca AVONIC, modelo AV-CM70-IP + soporte CM-CM
▪ Panel de control compacto para hasta 255 cámaras Marca AVONIC, modelo CM-CON100
▪ Sistema de grabación y transmisión de vídeo vía streaming con almacenamiento externo y monitor FHD Marca AVONIC, modelo AV-REC200
▪ Monitor profesional de 43″ FullHD montado en soporte de suelo (monitor de confidente para ponentes Marca Philips modelo 43BFL2214/12 + Soporte de Suelo
▪ Monitor profesional de 75″ UHD montado en soporte de pared (acceso Cámara Negra) Marca Philips modelo 75BFL2214/12 + Soporte de Pared

– SISTEMA DE TRADUCCIÓN SIMULTÁNEA

▪ Unidad central digital de control de conferencia y traducción simultánea + tarjeta de red de audio digital Dante Marca TAIDEN
▪ Transmisor digital de idiomas mediante IR Marca TAIDEN
▪ 2 uds. Radiador IR de 25 W + Soporte de trípod Marca TAIDEN
▪ 2 uds. Pupitre de intérprete + Micrófono tipo gooseneck + Auricular Marca TAIDEN
▪ 64 uds. Receptor IR portátil de 6 idiomas con batería Li-Ion + Auricular stereo
▪ 5 uds. Lazo de inducción unipersonal para receptor IR
▪ Maleta de carga para 64 receptores IR

– SISTEMA DE INTERCOMUNICACIÓN TÉCNICA

▪ Estación de intercom digital híbrido Dante + headset + micrófono gooseneck + licencia software programación. Marca RTS modelo OMS Intermediate + Headset PH1 + Micro MCP-90-8
▪ 2 uds. Petaca de intercom alámbrico digital, 4 canales/destinos, PoE, compatible Dante + Headset. Marca RTS modelo DBP + Headset PH1
▪ Antena DECT activa para intercom inalámbrico Marca RTS modelo AP-1800
▪ 2 uds. Petaca de intercom inalámbrico digital DECT sobre redes Dante + Headset. Marca RTS modelo TR-1800 + Headset PH1

– OTRO EQUIPAMIENTO

▪ Punto de acceso Wi-Fi 802.11 b/g/n. Marca TP-LINK Modelo TL-WA901ND
▪ Tableta electrónica 10,2″ Marca APPLE Modelo IPAD
▪ Ordenador portátil con procesador Intel i5 11a Gen., RAM 8 GB DDR4, 512 SSD PCIe NVMe M.2, 15.6″ FullHD, S.O. MS Win10 Marca DELL serie Vostro
▪ Elevador de tijera autopropulsado Marca HAULOTTE, modelo COMPACT 8
▪ Mobiliario para Conferencias (mesas, sillones, mesas auxiliares, etc.)
